Разработка КМД (Конструкции Металлические Деталировочные)
Разработка КМД для навесных вентилируемых фасадов — это финальный этап инженерной подготовки, на котором проект превращается в точный сборочный комплект. Мы создаем документацию, которая исключает «творчество» и ошибки на стройплощадке. Каждый кронштейн, каждая направляющая и каждая фасадная панель получают свой уникальный номер и точные координаты. С нашими чертежами монтаж превращается в быстрый и предсказуемый процесс сборки высокотехнологичного конструктора.
Что включает в себя наша работа над разделом КМД:

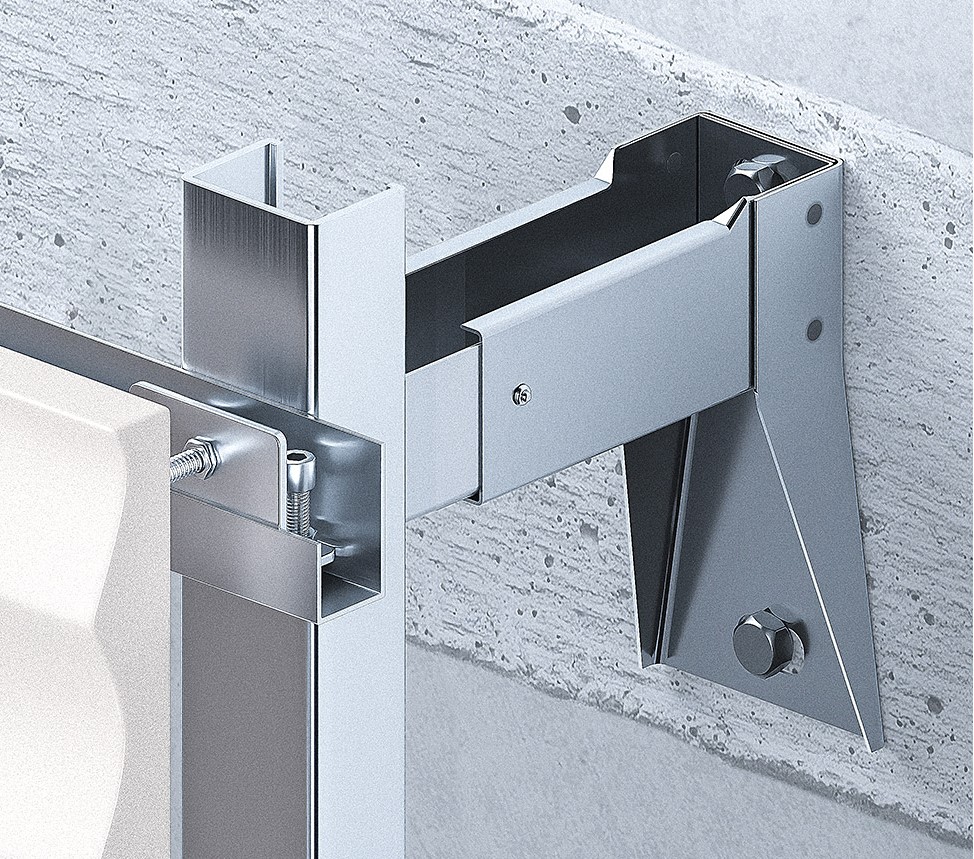

- Полная детализация узлов примыкания: Ювелирная проработка сложных зон — углов, парапетов, откосов оконных и дверных проемов, а также деформационных швов.
- Спецификации материалов и комплектующих: Подетальный расчет каждого элемента подсистемы (кронштейны, заклепки, кляммеры) и облицовки для закупки без излишков.
- Схемы раскладки облицовочных элементов: Оптимальные карты раскладки панелей (керамогранит, композит, клинкер) с минимизацией подрезки и соблюдением идеальной эстетики швов.
- Маркировочные планы и монтажные схемы: Пошаговые инструкции, обеспечивающие высокую скорость и безупречное качество монтажа даже на самых сложных геометрических формах.
BIM-проектирование: Цифровой двойник навесного фасада в Revit
Для нас BIM (Building Information Modeling) — это не просто рисование в 3D, а создание высокоточной информационной модели здания. В контексте проектирования навесных вентфасадов (НВФ), среда Autodesk Revit позволяет нам возвести полноценный «цифровой двойник» фасадной системы еще до начала производства. Мы моделируем каждый кронштейн, направляющую, теплоизоляционный слой и облицовочную панель со всеми их техническими и физическими характеристиками. Это обеспечивает беспрецедентный уровень координации и исключает ошибки на стройплощадке.
Преимущества нашего BIM-подхода для проектирования фасадов:
- Исключение междисциплинарных коллизий: Автоматический поиск пересечений фасадных подсистем с несущими конструкциями (АС), инженерными сетями (ОВ, ВК, ЭО) и оконными проемами. Мы решаем проблемы в модели, а не на объекте.
- Сквозная детализация от LOD 300 до LOD 400: Плавный переход от архитектурной концепции к детализированной модели КМД, готовой к производству.
- Высокая точность спецификаций: Автоматический и безошибочный расчет объемов материалов (плитка, металл, утеплитель) и количества крепежных элементов напрямую из модели.
- Синхронизация изменений: Любое изменение в модели мгновенно отражается на всех чертежах, разрезах, спецификациях и узлах КМД, гарантируя актуальность документации.
- Визуализация и контроль монтажа: Моделирование последовательности монтажа фасада для оптимизации логистики и контроля качества работ на объекте.
Оптимизация решений: Инженерный баланс стоимости и надежности

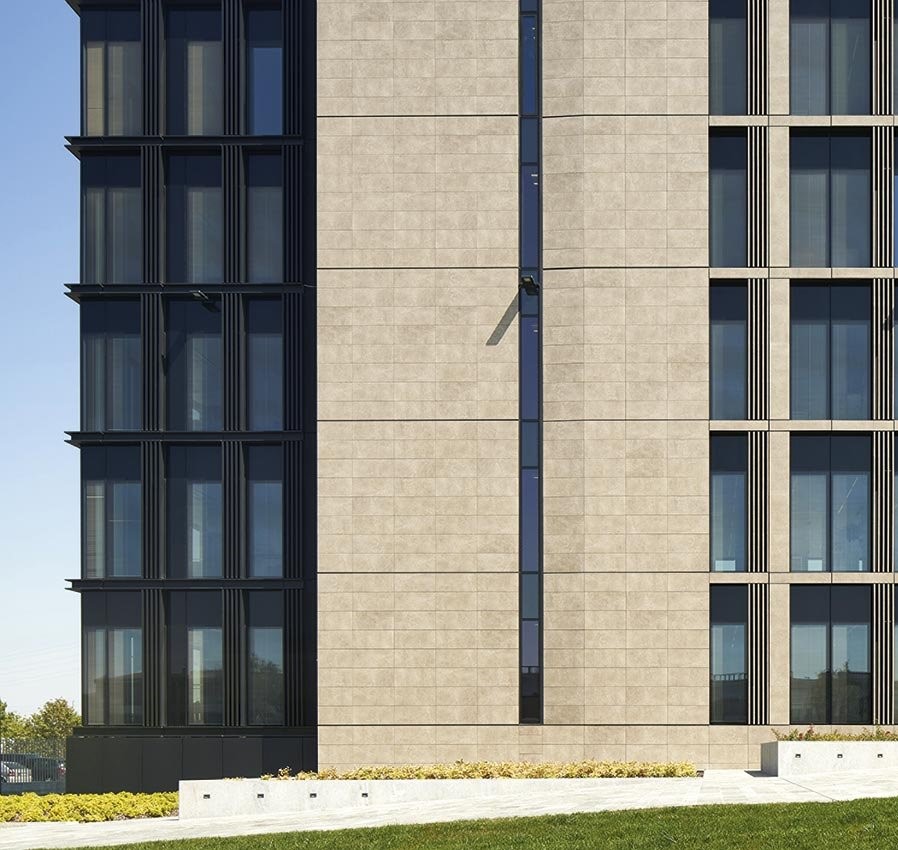

Правильный выбор фасадной системы — это всегда поиск баланса между эстетикой, долговечностью и бюджетом. Мы не просто проектируем, мы анализируем каждый объект индивидуально, предлагая оптимальные конструктивные решения под любые виды облицовки. Наша задача — подобрать такую подсистему, которая выдержит расчетные нагрузки, обеспечит идеальную вентиляцию и сохранит свой облик на десятилетия, при этом оптимизировав затраты на материалы и монтаж.
Как мы оптимизируем фасадные решения:
- Индивидуальный подбор подсистем: Анализ характеристик облицовки (керамогранит, композит, клинкер, металл) для выбора наиболее эффективного типа крепления и профиля.
- Расчет статических и ветровых нагрузок: Точное определение шага кронштейнов и сечения направляющих, что исключает неоправданный перерасход металла (металлоемкость).
- Теплотехнический расчет: Подбор оптимальной толщины утеплителя и воздушного зазора для исключения точки росы и обеспечения энергоэффективности здания.
- Анализ жизненного цикла материалов: Подбор долговечных сплавов и покрытий подсистем с учетом климатических условий Узбекистана.
- Сравнение вариантов: Предоставление заказчику нескольких технических решений с обоснованием экономической выгоды каждого из них.
